Тестер стабилитронов, стабилизаторов, светодиодов, тиристоров, симисторов, динисторов, IGBT и MOSFET транзисторов v.2

Name: Тестер стабилитронов, стабилизаторов, светодиодов, тиристоров, симисторов, динисторов, IGBT и MOSFET транзисторов v.2
Item: Тестер стабилитронов, стабилизаторов, светодиодов, тиристоров, симисторов, динисторов, IGBT и MOSFET транзисторов v.2
Author: Аедрей

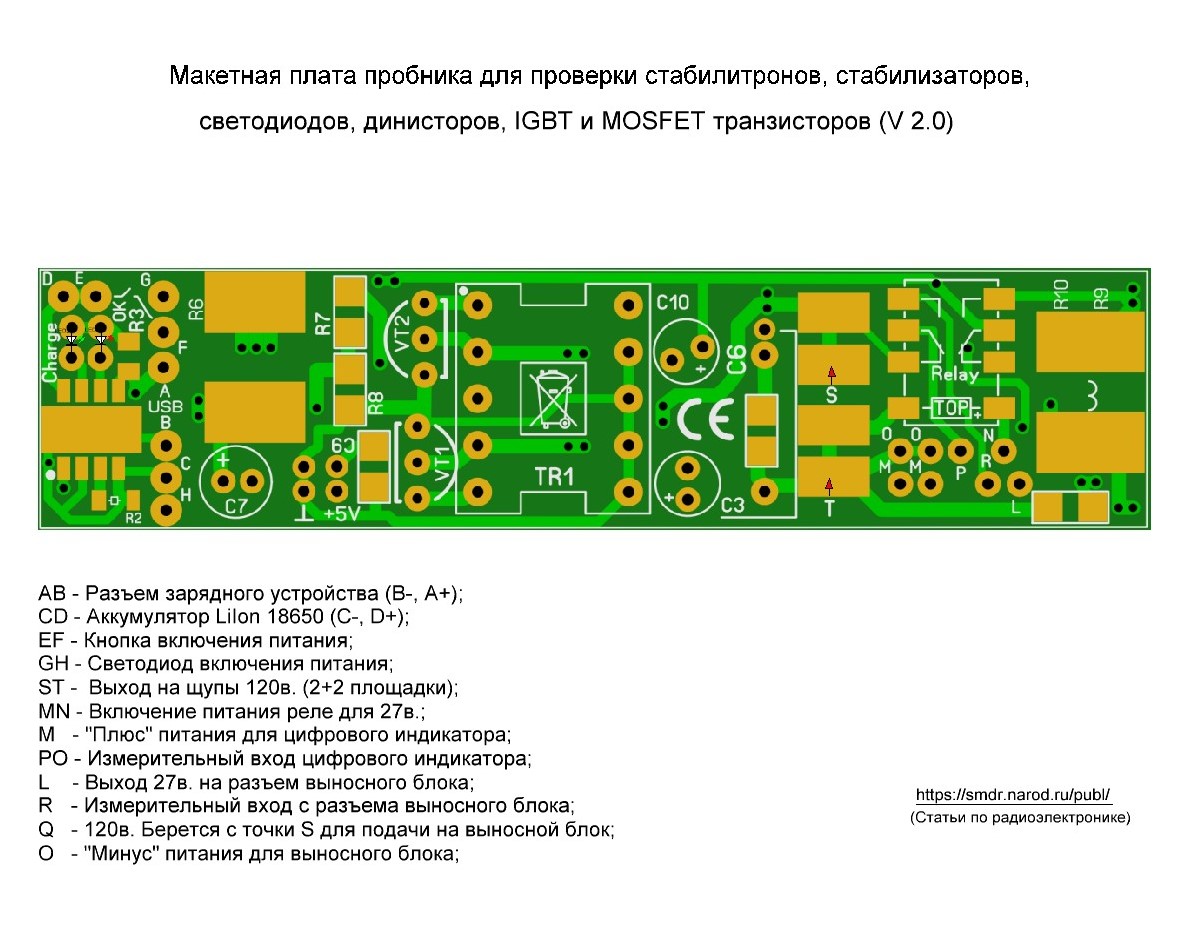

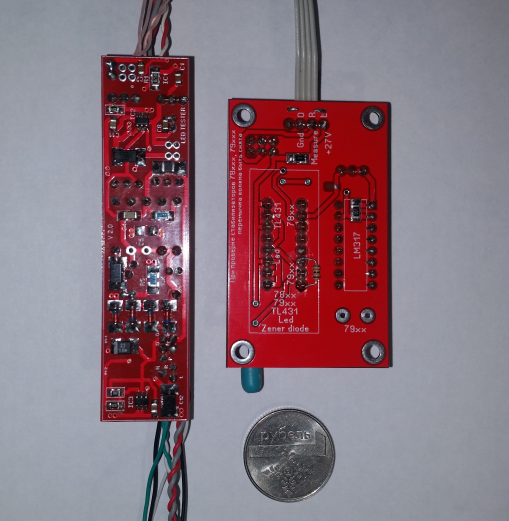

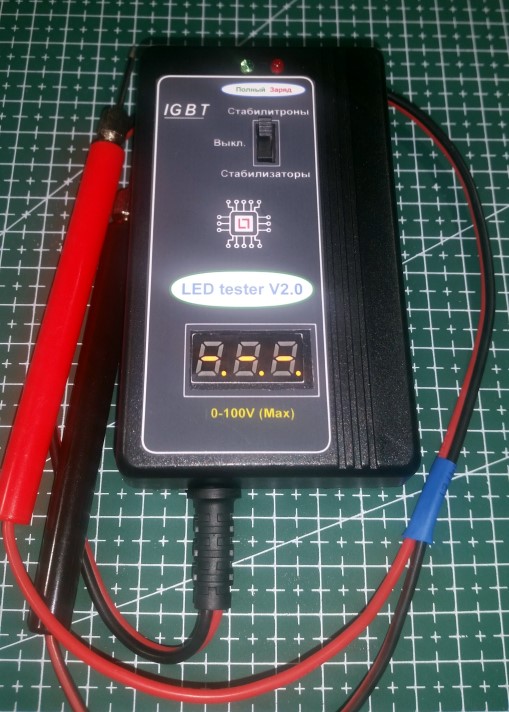

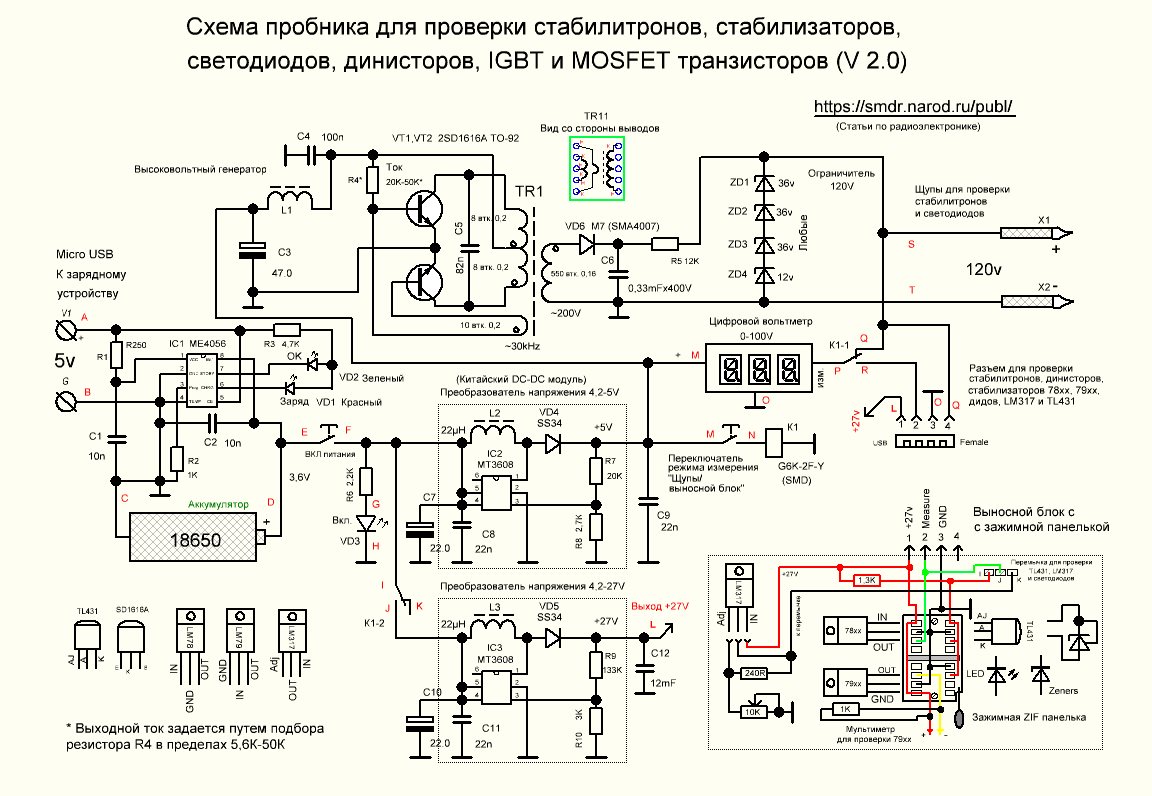

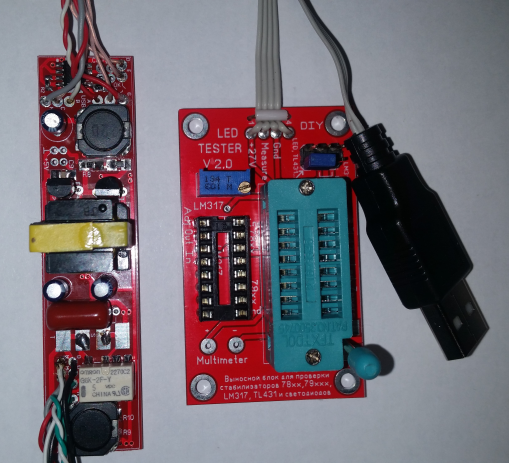

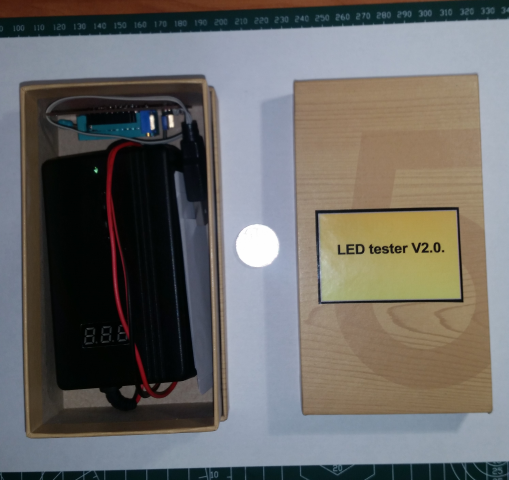

Здесь представлена принципиальная схема и изготовленный макет нового прибора для проверки стабилитронов, стабилизаторов, светодиодов, тиристоров, симисторов, динисторов, IGBT и MOSFET транзисторов. Почему я проявляю такой интерес к данной идее и данному прибору, что решил изготовить новую версию печатной платы? - Потому что считаю этот прибор отличным дополнением к Китайскому-народному "транзистор-тестеру" и мультиметру. Данный прибор может то, чего не могут ни "транзистор-тестер", ни любой мультиметр. Это прибор - "Всё в одном". И это работает. Особенностью представленной схемы в сравнении с предыдущей версией является то, что в ней появилась возможность применять самодельный высоковольтный трансформатор выполненный на сердечнике с AliExpress. В предыдущей схеме применялся готовый трансформатор от лампы CCFL сканера LDT0292 LinkCom 0548G. Найти такие трансформаторы довольно трудно, и поэтому изготовить данный прибор в большинстве случаев не представлялось возможным. (Вернее более затруднительным). Печатная плата данного прибора отличается от предыдущей версии только тем, что на плате размещено больше электронных компонентов. В частности, на плату помещен ещё один DC-DC преобразователь 4-27V для проверки стабилизаторов на 24V в корпусе TO-220. В автогенераторе применены транзисторы в корпусе TO-92 и применен самодельный высоковольтный трансформатор в другом форм-факторе. (На данном сердечнике без каких либо затруднений можно намотать обмотки на любое напряжение, вплоть до 1000 вольт.) Зарядное устройство для аккумулятора 18650, так же как и в предыдущей схеме, выполнено на микросхеме ME4056 (Не путать с TP4056). DC-DC преобразователи для питания схемы устройства выполнены на микросхемах MT3608. Скачать увеличенную схему Скачать макетную плату Сердечник трансформатора покупался здесь. (С тех пор доставка в этом магазине сильно подорожала, но можно поискать в других магазинах) Принципиальная схема данной версии прибора мало чем отличается от предыдущей версии и поэтому принцип её работы здесь не рассматривается. Если необходимо обеспечить регулировку выходного тока на щупах устройства, вместо резистора R4 можно включить переменный резистор на 50К и последовательно с ним включить ограничивающий резистор 5,6К. Вид печатной платы тестера стабилитронов сверху (с выносным блоком) Вид печатной платы тестера стабилитронов снизу (с выносным блоком) А вот и достойное бриллианту хранилище Огранка и хранилище для бриллианта В работе С наклейкой! (Здесь " - . - . - ." означает превышение макс. значения индикатора 100V.) Есть остатки плат! Более совершенную версию выносного блока для проверки стабилизаторов и оптопар см. здесь. Ссылка на данный материал обязательна!
