Пробник для проверки стабилитронов, стабилизаторов, светодиодов и динисторов v.1

С помощью данного пробника можно проверять исправность светодиодов и всех известных светодиодных лам и прожекторов. С его помощью так же можно определять напряжение стабилизации всех существующих стабилитронов от 0,6 до 120V и трехконтактных стабилизаторов напряжения типа "LM78xx", "LM79xx", "LM317" и TL431. Для проверки стабилизаторов с отрицательной полярностью требуется подключение отдельного мультиметра поскольку встроенный измерительный прибор не умеет измерять отрицательные полярности. Прибор может так же помочь в проверке динисторов, симисторов, MOSFET и IGBT транзисторов и других радиокомпонентов.

Пробник питается от литий-ионного аккумулятора и содержит блок зарядки от микро-USB разъема.
Повышающий трансформатор применен готовый от инвертора для лампы сканера (для ламп CCFL) LDT0292 LinkCom 0548G. Благодаря применению данного трансформатора, удалось получить ток потребления схемы преобразователя около 30 мA. при напряжении 200V.
(Без нагрузки (или с небольшой нагрузкой), данный трансформатор позволяет получить на вторичной обмотке синусоидальное напряжение до 600V.)

Инвертор для лампы сканера (для ламп CCFL) LDT0292 LinkCom 0548G

Схема собрана почти полностью на SMD компонентах.
Для измерения параметров стабилизаторов используется выносной блок с зажимной ZIF панелькой.
Аккумулятор 18650 установлен в одиночный пластмассовый кейс предназначенный для данного типа аккумуляторов. Зарядное устройство для аккумулятора 18650 выполнено на микросхеме ME4056. DC-DC преобразователь для питания схемы устройства выполнен на микросхеме MT3608.

При изготовлении данного устройства, неприятным сюрпризом оказалось то, что измерительный прибор на 100V заказанный на AliExpress имеет небольшое входное сопротивление и который "подсаживает" выходное напряжение пробника. Что бы поднять выходное напряжение пробника с уже подключенным вольтметром до уровня 120V, пришлось увеличить напряжение питания высоковольтного генератора до 5V и исключить схему дополнительного стабилизатора на 1,5V которая задумывалась изначально для питания высоковольтного преобразователя.
Кроме того, как оказалось потом, - при попытке подключить к выходу пробника разные стабилизаторы напряжения (78хх,..) у них оказался так же слишком большой ток потребления (стабилизации). В результате пришлось блок проверки стабилизаторов сделать выносным и добавить в корпус прибора ещё один повышающий модуль с напряжением 27V. Благодаря чему схема прибора приняла окончательный вид представленный на рисунке. Короче, всё пошло не так, как задумывалось изначально. Но результат был ошеломляющим, даже более лучшим, чем ожидалось!!!

При изготовлении данного устройства, так же возникли некоторые трудности. В частности, поскольку монтаж на плате выполнялся на MSD компонентах, начал сильно греться конденсатор включенный паралельно первичной обмотке трансформатор Tr1. Пришлось искать и устанавливать малогабаритный высоковольтный SMD конденсатор на 630V.

 Почему я принял решение что выходное напряжение пробника должно быть 120 вольт. - Как оказалось на практике, что бы зажечь одновременно все светодиоды в некоторых лампах - нужно не менее 110V. Но одновременно выше поднимать напряжение не стоит, поскольку можно в момент подключения к светодиоду привести его в негодность. Вообще это всё - дело эксперимента в каждом конкретном схемном случае.
Здесь нужно так же иметь ввиду, что применять очень мощные транзисторы в схеме высоковольтного генератора не стоит, поскольку сама схема должна при увеличении нагрузки немного "просаживаться" тем самым работая в "щадящем" режиме для подключаемой нагрузки. Мощный блокинг генератор может иногда повредить проверяемый элемент.
Принципиальная схема тестера стабилитронов, стабилизаторов и светодиодов

Скачать увеличенную схему

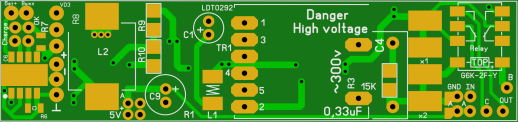

Печатная плата тестера стабилитронов (вид сверху)
Вид печатной платы тестера стабилитронов сверху

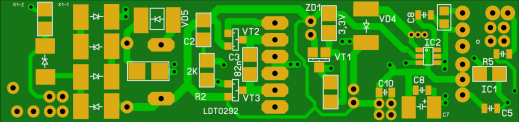

Печатная плата тестера стабилитронов (вид снизу)
Вид печатной платы тестера стабилитронов снизу

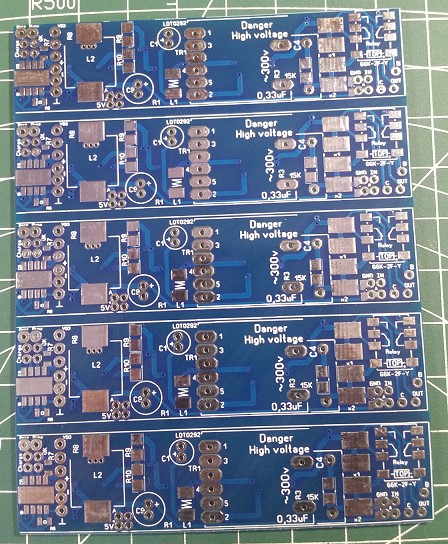

 Печатная плата тестера стабилитронов (печатная плата)
Вид печатной платы тестера на стеклотекстолите

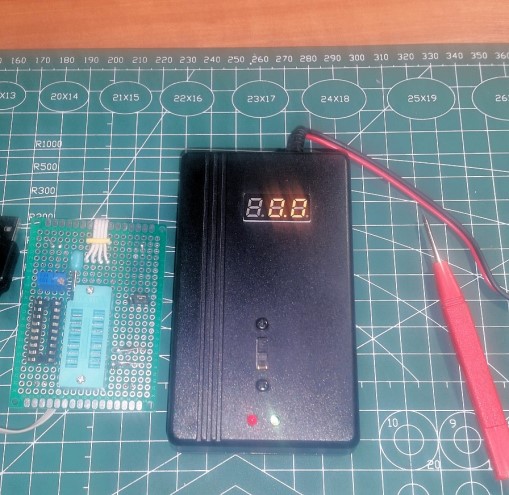

Вид собранных блоков тестера стабилитронов
Вид собранных блоков тестера стабилитронов

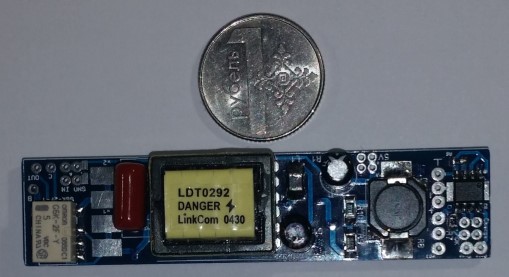

Вид печатной платы тестера стабилитронов сверху
Вид собранной печатной платы сверху

Вид печатной платы тестера стабилитронов сверху

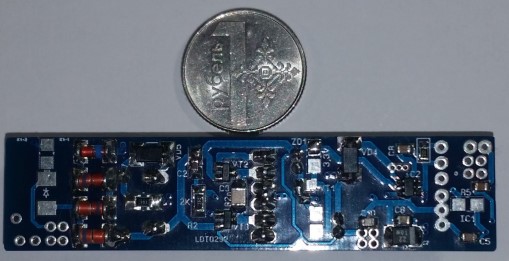

Вид собранной печатной платы снизу

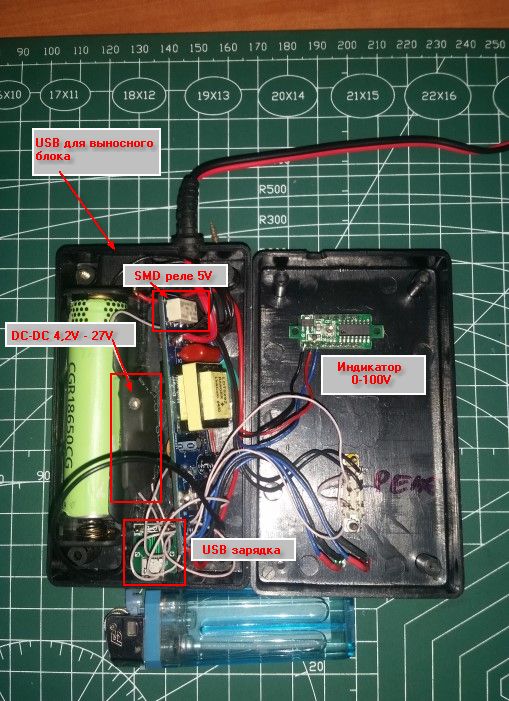

Вид тестера стабилитронов изнутри
