Приставка тестер для проверки оптопар PC, TLP, 4N35, CNY..., стабилизаторов LM78xx, LM79xx, LM317, TL431, динисторов

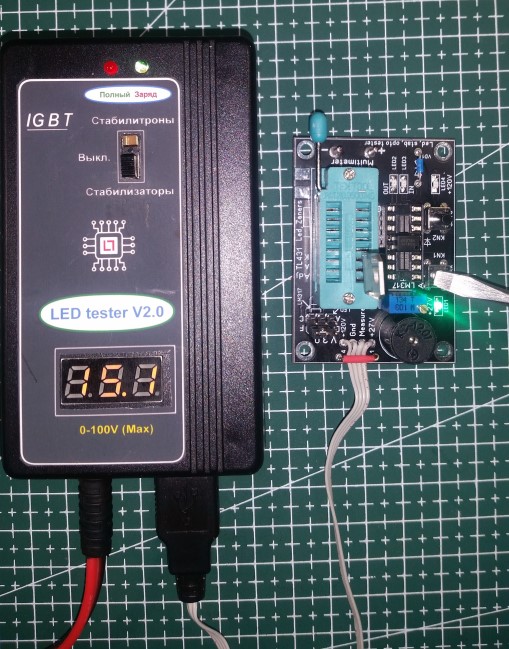

Новая приставка к тестеру стабилитронов служит для проверки динисторов, оптопар PC, TLP, 4N35, CNY..., стабилизаторов LM78xx, LM79xx, LM317 в корпусах TO220, управляемых стабилитронов TL431, светодиодов и др. радиокомпонентов.

Данная приставка выполнена с учетом возможности проверки максимального количества разновидностей радиоэлементов, которые невозможно проверить простым способом с помощью тестера.

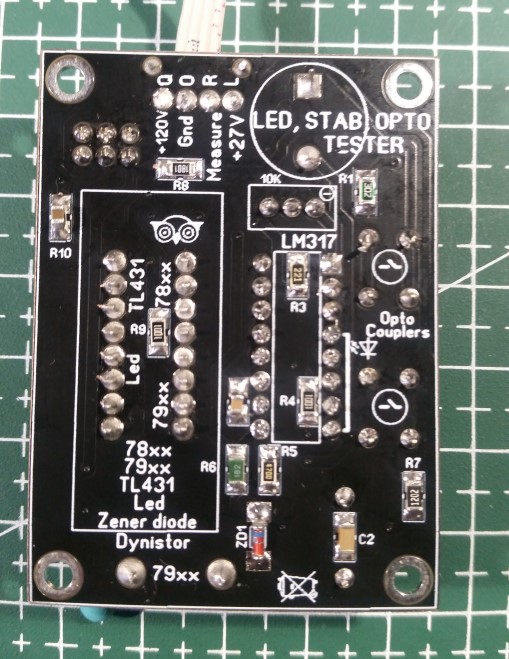

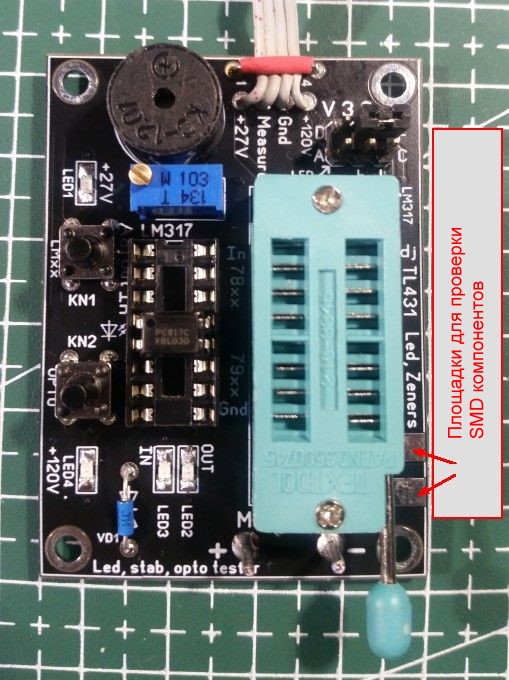

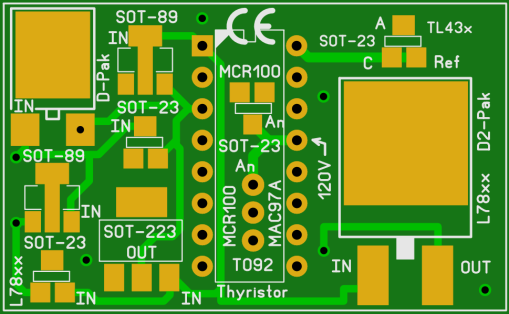

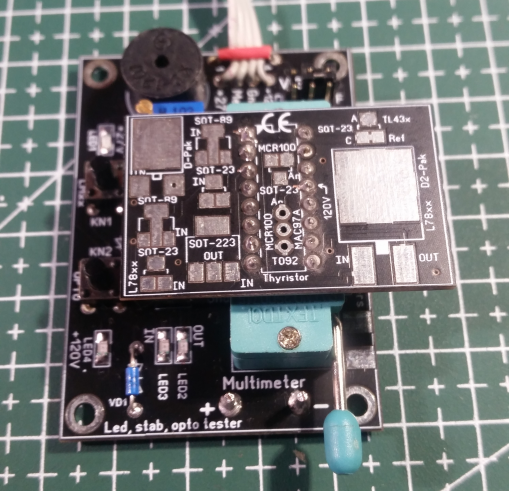

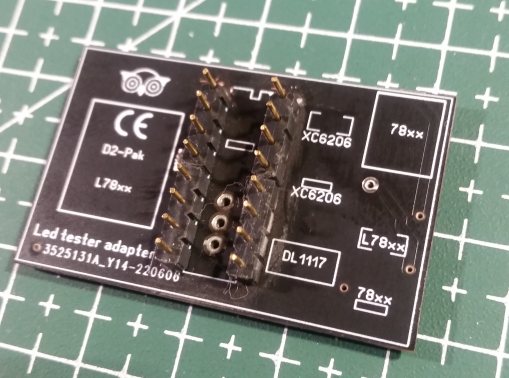

Для подключения радиоэлементов, на печатной плате расположено две панельки. - Одна из них зажимная типа ZIF, а вторая, - обычная панелька DIP16 для микросхем с возможностью вставки в нее плоских выводов радиодеталей. Например, оптопар, стабилизаторов LM317 и др. Панельки с круглыми гнездами под выводы микросхем - не годятся.

Проверка стабилитронов, светодиодов и обычных стабилизаторов производится с помощью зажимной ZIF панельки. А проверка оптопар и стабилизаторов LM317 выполняется на обычной панельке (на снимке слева).

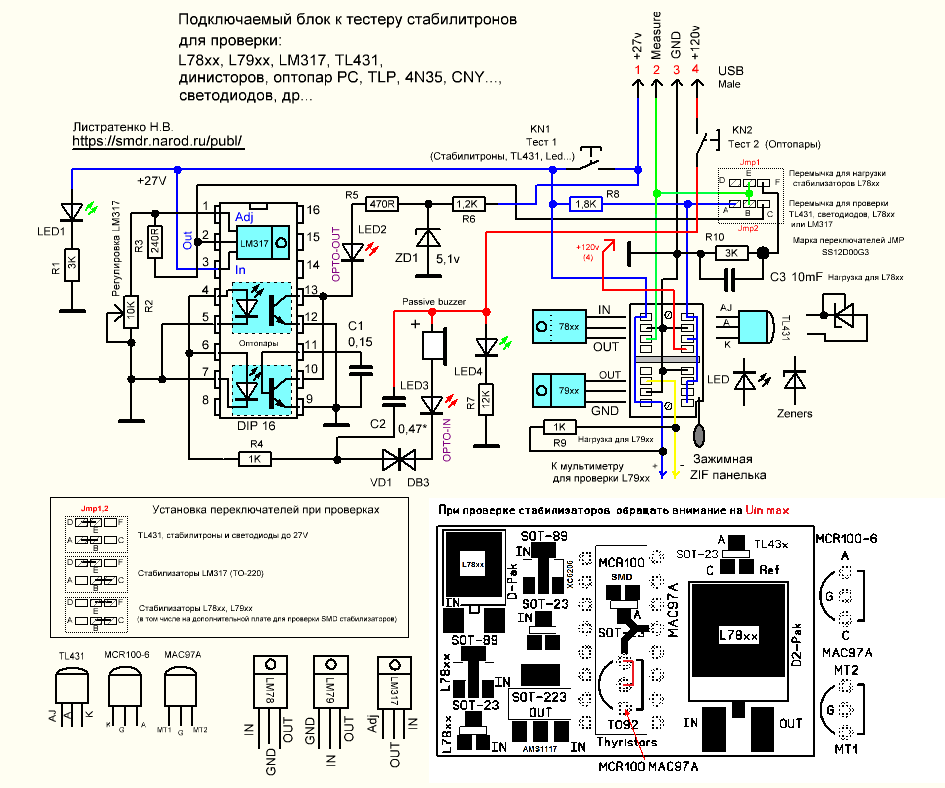

Схема проверки оптопар построена на генераторе импульсов выполненном на элементах R4, VD1, С2, LED3, и компьютерной "пищалке" (Passive Buzzer).  При подаче на этот участок схемы напряжения 120в., импульсы от генератора на динисторе VD1 (DB3) засвечивают светодиоды в оптопарах и открывают фототранзисторы в этих оптопарах. Признаком исправности оптопар является свечение светодиода LED2 и звуковой сигнал одновременно. Если светодиод LED2 не светится, либо светится но без звукового сигнала с "пищалки", это означает что оптопара неисправна. (Либо в обрыве светодиод, либо "пробит" фототранзистор)

Светодиоды LED1, LED4 служат как индикаторы подачи напряжения на участки схемы.
Перемычки и кнопки служат для исключения влияния разных участков схемы друг на друга.
