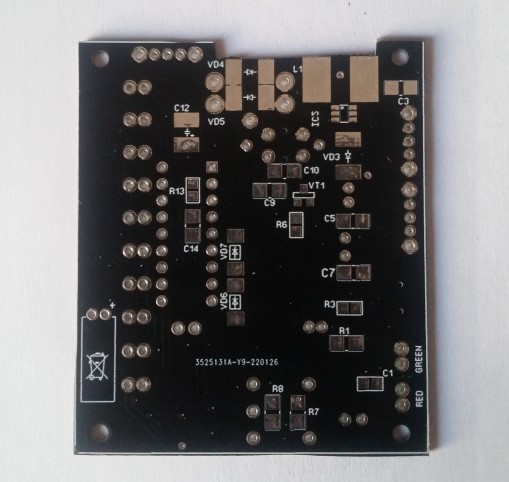

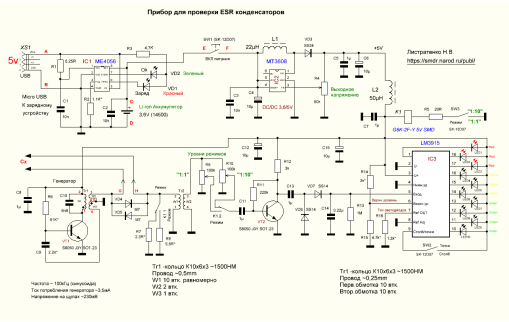

Схема ESR тестера выполнена на трех микросхемах и двух транзисторах. Питание осуществляется от Li-ion аккумулятора формфактора 14500 (АА). Зарядка аккумулятора выполнятся с помощью микросхемы ME4056. Для стабильного питания схемы задающего генератора и индикатора ESR, используется DC-DC конвертер на микросхеме MT3608. Конструкция ESR пробника имеет светодиодную шкалу, выполненную на микросхеме LM3915 и десяти цветных светодиодах. Задающий генератор выполнен по схеме как и в пробнике версии V1.0. Шкала измерений имеет два поддиапазона 0-10ом и 10-100ом. Переключение поддиапазонов выполняется с помощью малогабаритного SMD реле G6K-2F-Y 5V (Omron). Есть переключатель вида индикации "столбик/точка". В остальном схема особенностей не имеет и может быть повторена даже начинающим радиолюбителем. Настройка пробника заключается в установке выходного напряжения DC/DC преобразователя 5V, и подборе уровней сигнала на входе входного усилителя на транзисторе VT2. При удачной намотке трансформаторов, настройка уровней сигнала производится регулировкой потенциометров R9, R10 и подбором резисторов R7 и R8. Сигнал на выходе генератора на транзисторе VT1 должен быть обязательно синусоидальный и его частота не должна существенно изменяться при замыкании щупов Cx накоротко. Растяжку шкалы можно выполнить любой, путем подбора резисторов R7, R8, R9, R10 и количества витков катушки связи W3. Количество витков катушки связи можно установить от 0,5 до 1,5 витков. В случае необходимости, в пробнике можно так же применить микросхему LM3914 с более линейной характеристикой. ![]() Скачать увеличенную принципиальную схему измерителя ESR конденсаторов V2.0 ![]() Вид ESR пробника со снятой задней крышкой. ![]() Вид ESR пробника сверху. ![]() Вид печатной платы тестера ESR сверху. ![]() Вид печатной платы тестера ESR снизу. ![]() ![]() | |
| |
