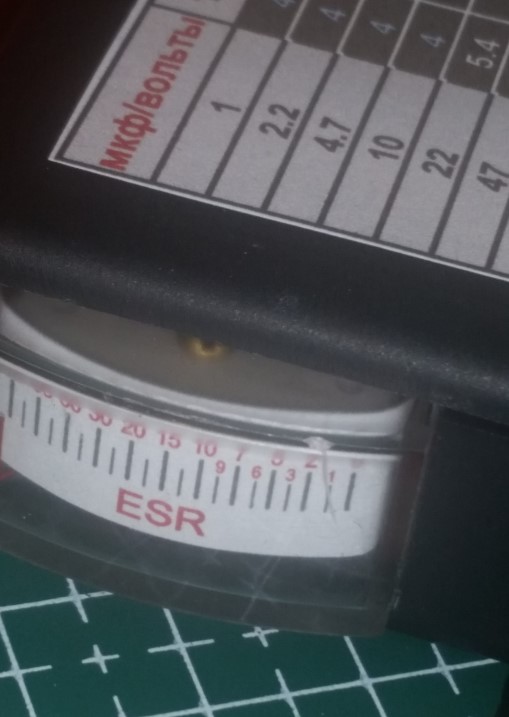

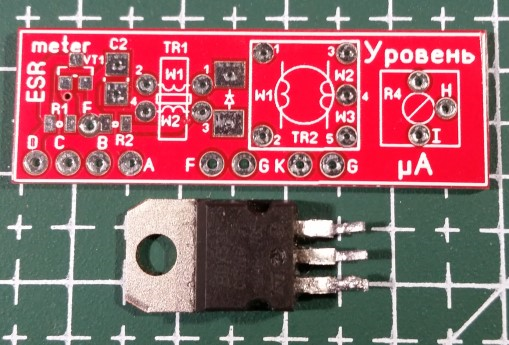

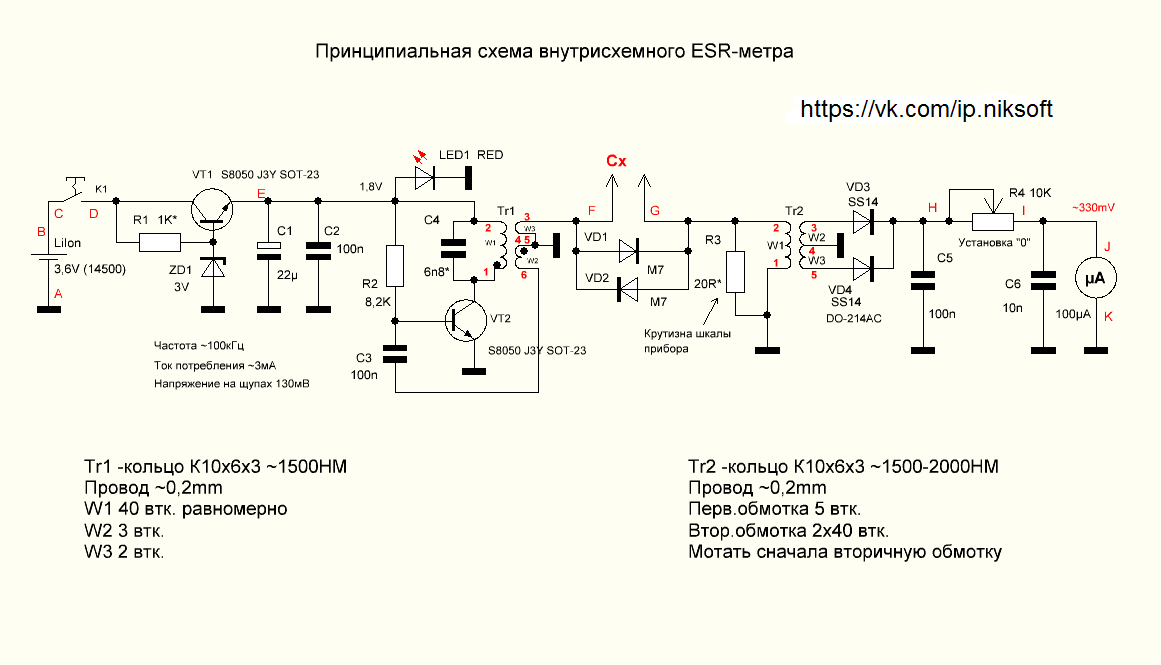

Схема прибора найдена на одном из сайтов и немного модифицирована. Добавлен стабилизатор напряжения и в качестве выпрямителя применен двухполупериодный выпрямитель со средней точкой. Эта схема ESR пробника - рабочая и хорошо повторяема. Стрелочный измерительный прибор используется от старых советских магнитофонов с током полного отклонения 100mkA. Напряжение на измерительном приборе может достигать 500мВ, что достаточно для полного отклонения стрелки прибора. Ферритовые кольца размером 10х6х3 от люминисцентных лам типа "экономка", или любые другие подходящие по размеру и проницаемости. Провод - силиконовый, гибкий и толстый. Схема ESR пробника собрана на SMD компонентах. Наклейка шкалы напечатана на обычном бытовом цветном принтере. Разборка корпуса стрелочного прибора без труда выполняется с помощью "Уайт Спирита" или любого подобного растворителя. (кроме Ацетона). - Вначале, несколько раз производится смачивание проклеенных участков корпуса индикатора, а затем, после размягчения клея, корпус без труда разбирается. Однако усилий при этом прикладывать не стоит, поскольку пластмасса со временем ухудшила свою прочность. При разборке можно применять тонкий нож. ![]() ![]() Принципиальная схема ESR пробника на трех транзисторах Скачать увеличенную принципиальную схему измерителя ESR конденсаторов V1.0 ![]() Размер печатной платы 43х14 мм. ![]() Вид собранной платы ESR пробника ![]() Вид шкалы ESR пробника (напечатано на цветном принтере) ![]() Вид собранного ESR пробника ![]() Укрупненный вид собранного ESR пробника ![]() См. так же Тестер ESR конденсаторов внутрисхемный V2.0 на LM3915 ![]() | |
| |
