Тестер для микросхем операционных усилителей LM324, LM358, OPA1612, LM393*, TL062, TL082, TL084, LM339, MC1458, RC4558 CD4053, NE555

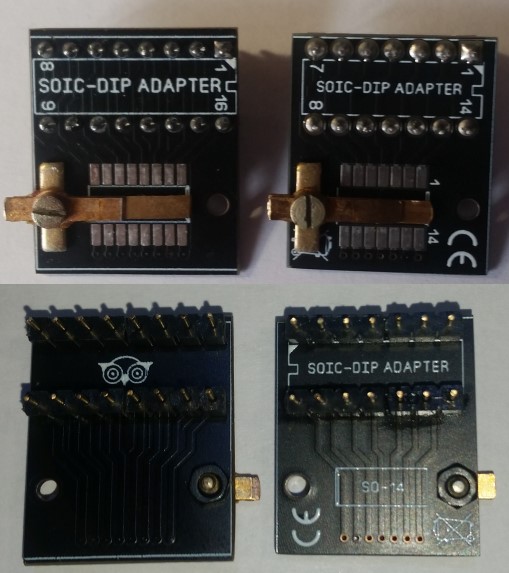

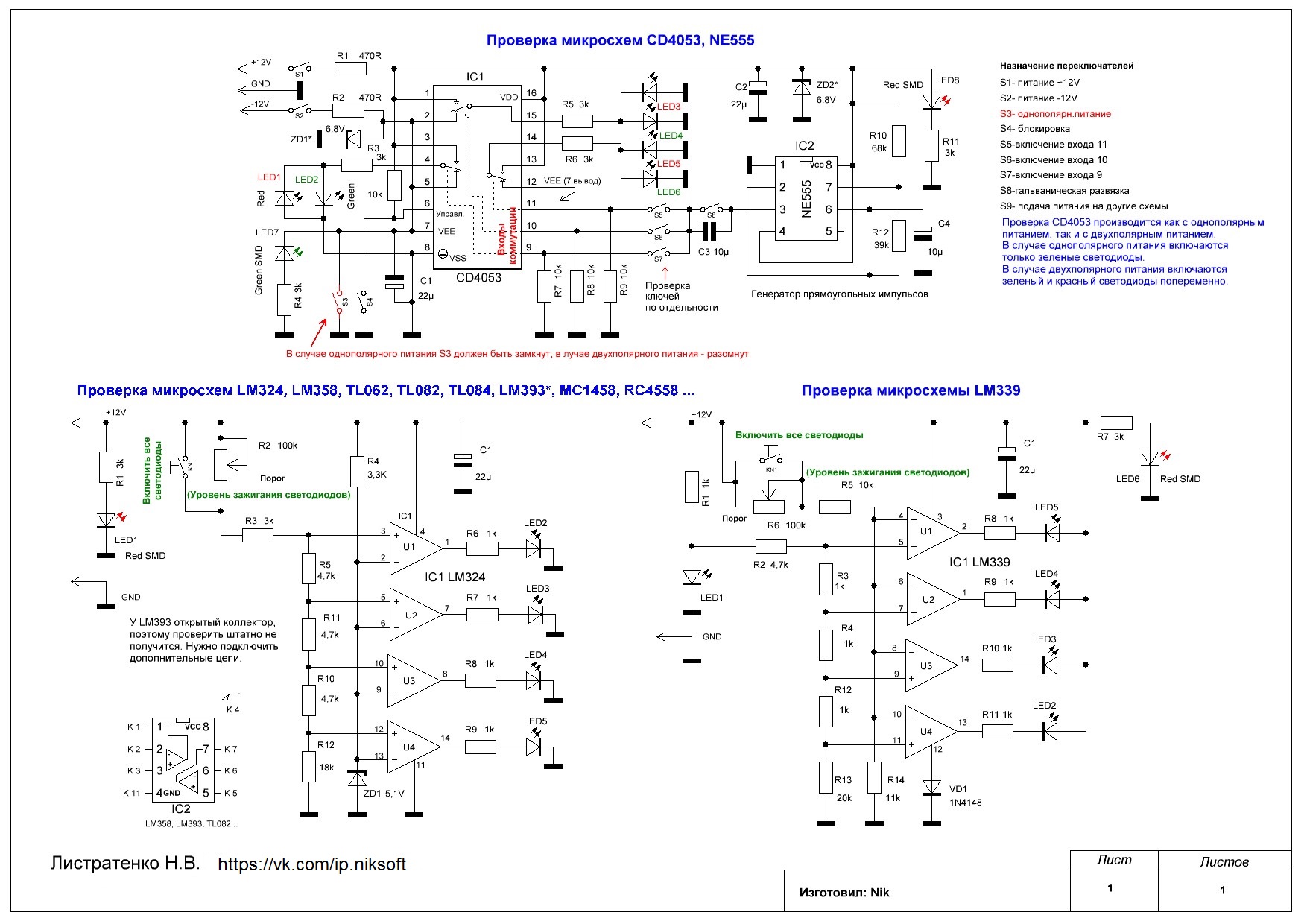

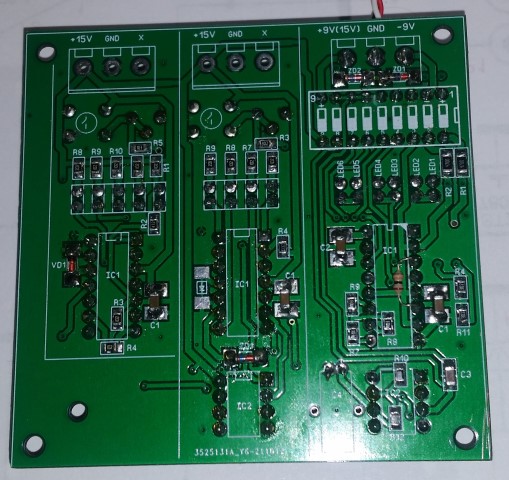

| При сборке или ремонте различных электронных схем, может понадобиться тестер для проверки операционных усилителей, компараторов и некоторых других микросхем общего применения. Что бы не устанавливать неисправные микросхемы на плату, а так же не выбрасывать исправные, я решил раз и навсегда "закрыть" этот вопрос и собрать тестер для наиболее применяемых микросхем с которыми я иногда имею дело. Целью ставилось - собрать на плате устройство, к которому можно будет подключать микросхемы с одинаковой цоколевкой и разными корпусами. К счастью довольно много операционников оказалось с одинаковой цоколевкой и их можно вставлять в одну и ту же панельку для проверки. Правда есть некоторые операционные усилители, у которых выход с "открытым коллектором" и проверить их с помощью данного устройства довольно проблематично. Но можно! В списке указаны микросхемы, которые можно проверять с помощью данного тестера. Но думаю, что их значительно больше. Я просто не занимался этим вопросом из за отсутствия необходимости. Микросхему мультиплексора CD4053 можно тестировать как с однополярным включением, так и с двухполярным. В случае двухполярного питания, на входы ключей коммутатора подаются положительные и отрицательные потенциалы поочередно. Переключатель предназначен для задания режимов тестирования, переключения режима однополярное/двухполярное питание, тестирование ключей поодиночке и других режимов. Тактовая частота подается от генератора прямоугольных импульсов, собранного на таймере NE555. Переключатель S1 должен быть замкнут на землю в случае однополярного питания и разомкнут(!) в случае двухполярного питания. Иначе сгорит резистор R2 на схеме. Принцип проверок микросхем операционных усилителей прост, - на всех типах микросхем "собраны" компараторы напряжения. Тестирование микросхем выполняется изменением разности уровней на входах микросхем и соответственно уровнем зажигания светодиодов. Уровень напряжения на входах изменяется резисторами R2 и R6.  Скачать увеличенную схему можно здесь. Скачать монтажную плату можно здесь. (Пароль на архив: soft_password) На плате предусмотрены раздельные клеммы питания для тестирования разных типов микросхем. 9-й контакт переключателя позволяет запитать все блоки платы от одной клеммы питания. (На фото запаяна только одна клемма питания - слева, которая запитывает все блоки)  Вид платы с установленными для тестирования микросхемами  Вид печатной платы тестера микросхем со стороны печатных проводников  Вид SMD SOIC-DIP переходников для платы тестера микросхем  Внешний вид тестера операционных усилителей В корпус тестера операционных усилителей так же встроена плата двухполярного питания и плата для зарядки Li-Ion аккумулятора.  Есть остатки плат! Ссылка на данный материал обязательна! | |
|
| |
