Тестер наиболее популярных типов оптопар и тестер микросхем ШИМ UC384x

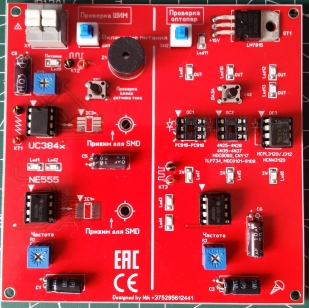

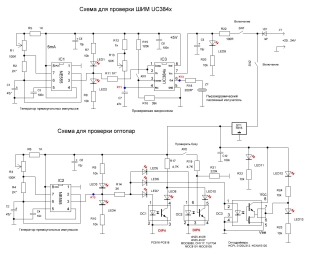

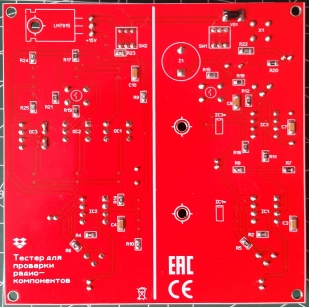

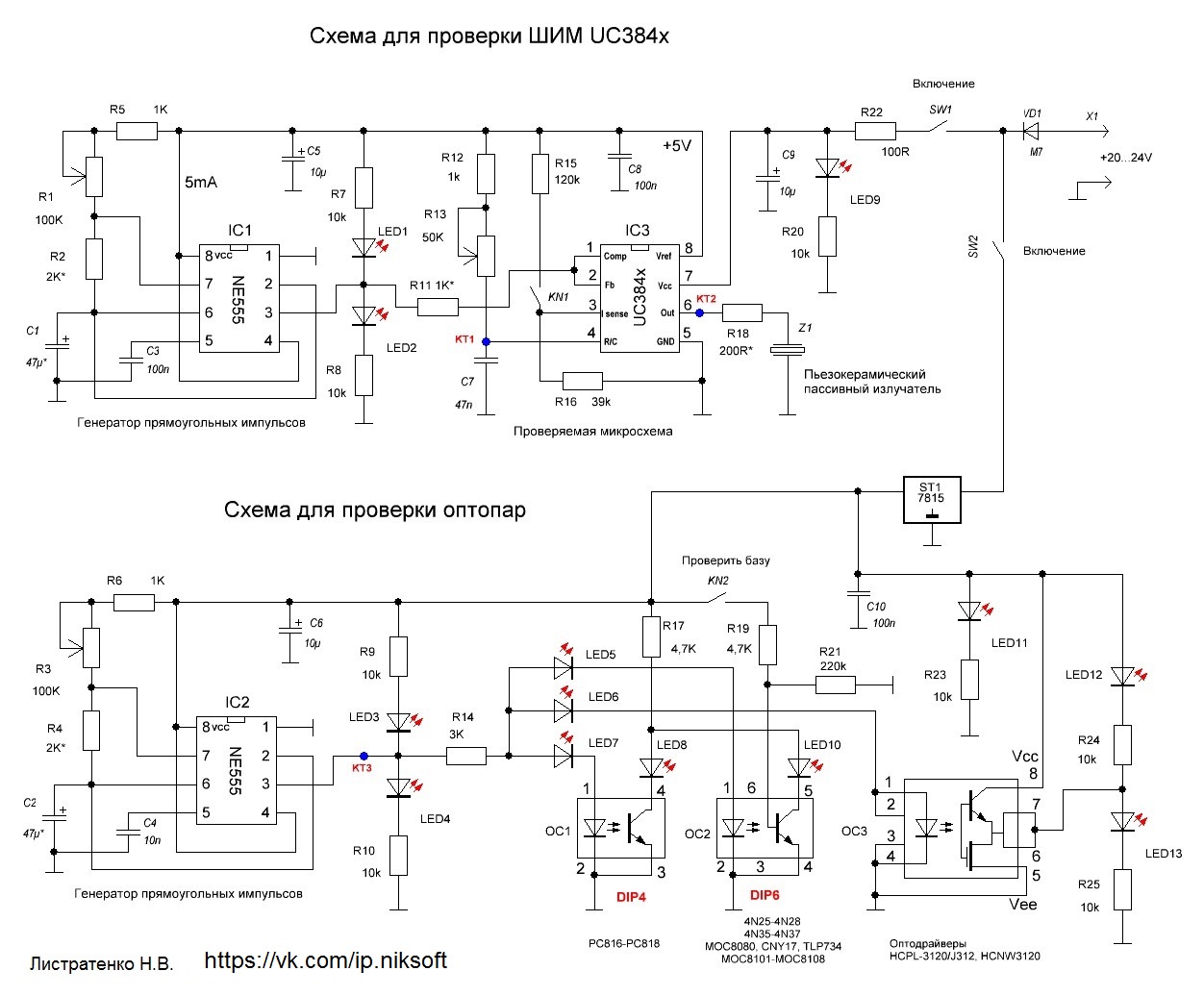

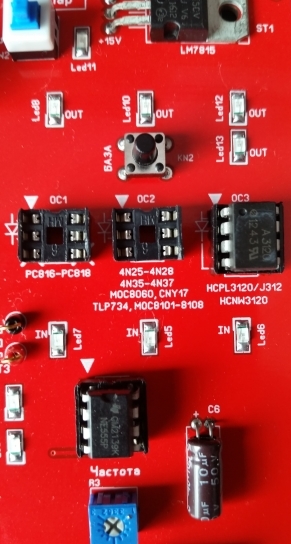

Компоновка и конструкция тестеров выполнены по общеизвестным в сети Интернет схемам и особо не нуждаются в описании. Для удобства и универсальности, несколько схем собрано в одну. Из особенностей данной схемы является то, что генератором импульсов для проверки ШИМ микросхем и оптопар является таймер типа NE555. Если проверяемые радиоэлементы исправны, то на их выходах происходит мигание светодиодов. (или звучит зуммер) Кнопка KN1 служит для проверки исправности входа обратной связи по току у микросхем ШИМ. Кнопка KN2 служит для проверки цепи базы фототранзистора у оптопар, у которых этот вывод есть. Частоту импульсов генератора можно изменять подстроечными резисторами R1, R3. Тональность пачек импульсов можно изменять подстроечными резистором R13. Рядом с DIP корпусами, предусмотрены контакты и отверстия для прижимов для микросхем в корпусах типа SOP. Скачать увеличенную принципиальную схему тестера оптопар и ШИМ UC384x Ссылка на данный материал обязательна!
