Усилитель термо ЭДС термопары для контроля температуры на ОУ AD8551

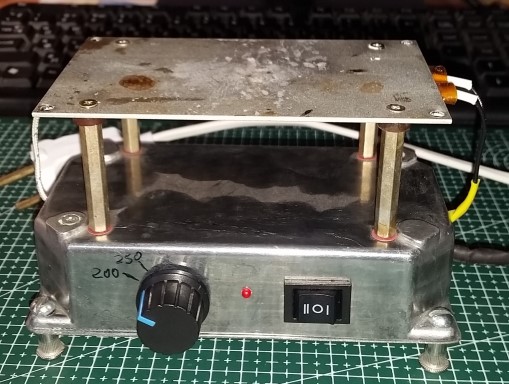

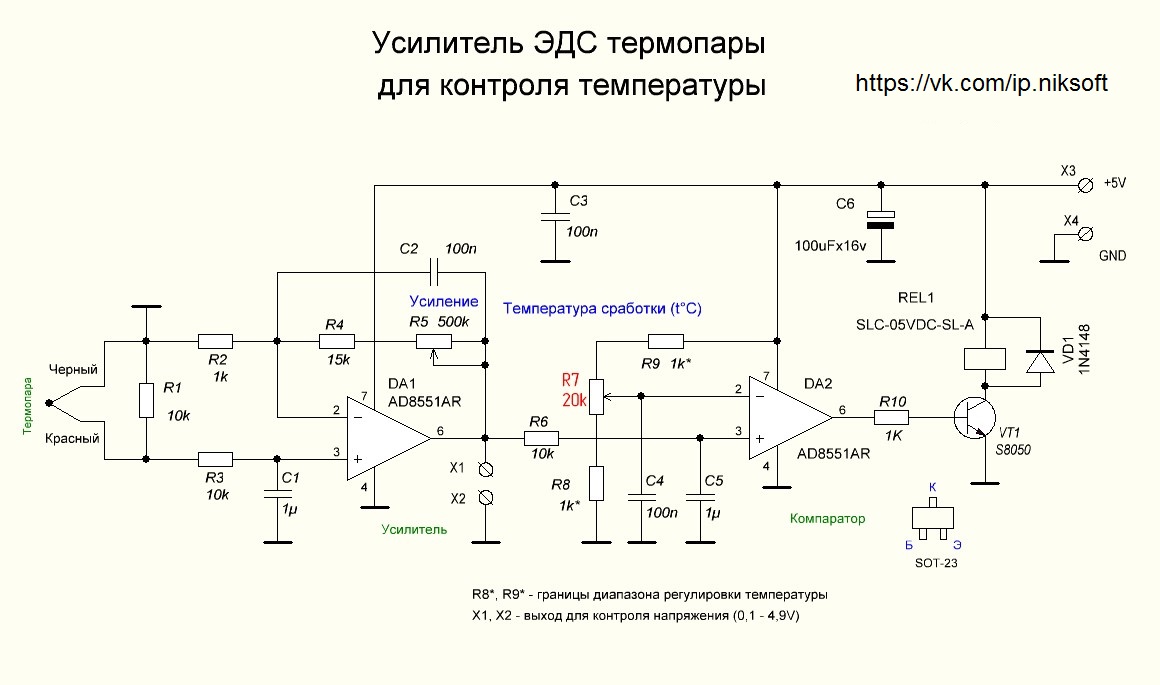

В этой статье представлена схема для создания устройства для контроля и поддержания температуры на основе операционного усилителя AD8551 и стандартной термопары типа "K" входящей в комплект многих мультиметров. Данная схема предназначена для контроля только положительных значений температур в диапазоне ~ от "0" до 600°С. Компенсации холодного спая нет, т.к. схема предположительно будет использоваться при комнатной температуре.В данной разработке применены операционные усилители AD8551 (AD8551AR) по причине их однополярного питания и уровня выходного напряжения Rail to Rail. Кроме этого данные усилители обладают приемлемой линейностью в диапазоне Ку вход/выход. А поскольку уровень выходного напряжения термопар и данного усилителя являются относительно линейными, то в их сочетании можно получить устройство с приемлемой линейной характеристикой и широким диапазоном измерений температуры. Диапазон измерения температуры определяется коэффициентом усиления усилителя DA1. А уровень "сработки" устройства определяется компаратором DA2. Почему в данном устройстве применена именно термопара а не терморезистор, определяется тем, что терморезистор менее надежен чем термопара и обладает значительно большей стоимостью и размерами. На первом операционном усилителе DA1 собран собственно усилитель напряжения термопары, а на втором операционном усилителе DA2 собран компаратор уровня "сработки" схемы на превышение заданной температуры. Схема включения исполнительного устройства собрана на транзисторе S8050 и реле SLC-05VDC-SL-A (5 VDC)  Принципиальная схема усилителя ЭДС термопары Скачать увеличенную принципиальную схему устройства для контроля температуры  Вид стандартной термопары типа "К" На основе данной принципиальной схемы можно создать устройство реагирующее на изменение температуры с большой точностью на любом участке вышеуказанного температурного диапазона (а может быть и выше). Устройство например может срабатывать на поднесение руки к термопаре, при этом не касаясь самой термопары. Гистерезис сработки схемы отсутствует, однако надо принять все меры по наилучшей теплопередаче между нагревательным элементом и термопарой. В противном случае, за счет тепловой инерции возможен выбег температуры за пределы установленного порога. Если нагрузка мощная и при достижении порога сработки наблюдается дребезг реле, в схему следует ввести резистор порядка 1М включив его между 3-м и 6-м выводом микросхемы DA2. Тем самым компаратор получит небольшой гистерезис. Данную схему можно считать законченным устройством для практического применения в радиолюбительских поделках. Выводы термопары можно укоротить до нужной длинны. К точкам Х1, Х2 можно подключить цифровой вольтметр для контроля выходного напряжения операционного усилителя которое составляет 0,1 - 4,9V.  Нагревательный столик с термореле на ОУ AD8551 На фотографии показано готовое устройство с нагревательным столиком до 270°С. Слева видны подходящие к нагревательному столику выводы термопары от обычного мультиметра. Справа - выводы нагревательного элемента. Подставка под термостолик сделана из подручных материалов. Усовершенствованное термореле на основе AD8551, BRT22F (MOC3063) и симисторе BTA16. Скачать увеличенную принципиальную схему устройства для контроля температуры на симисторе

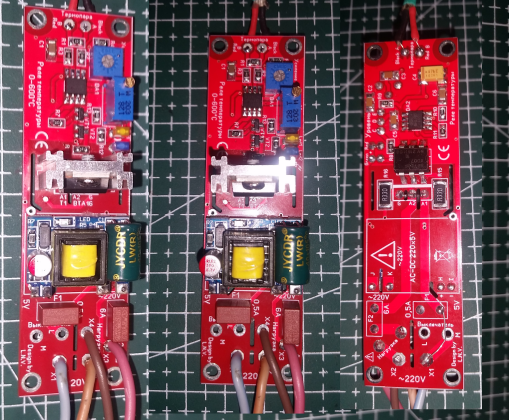

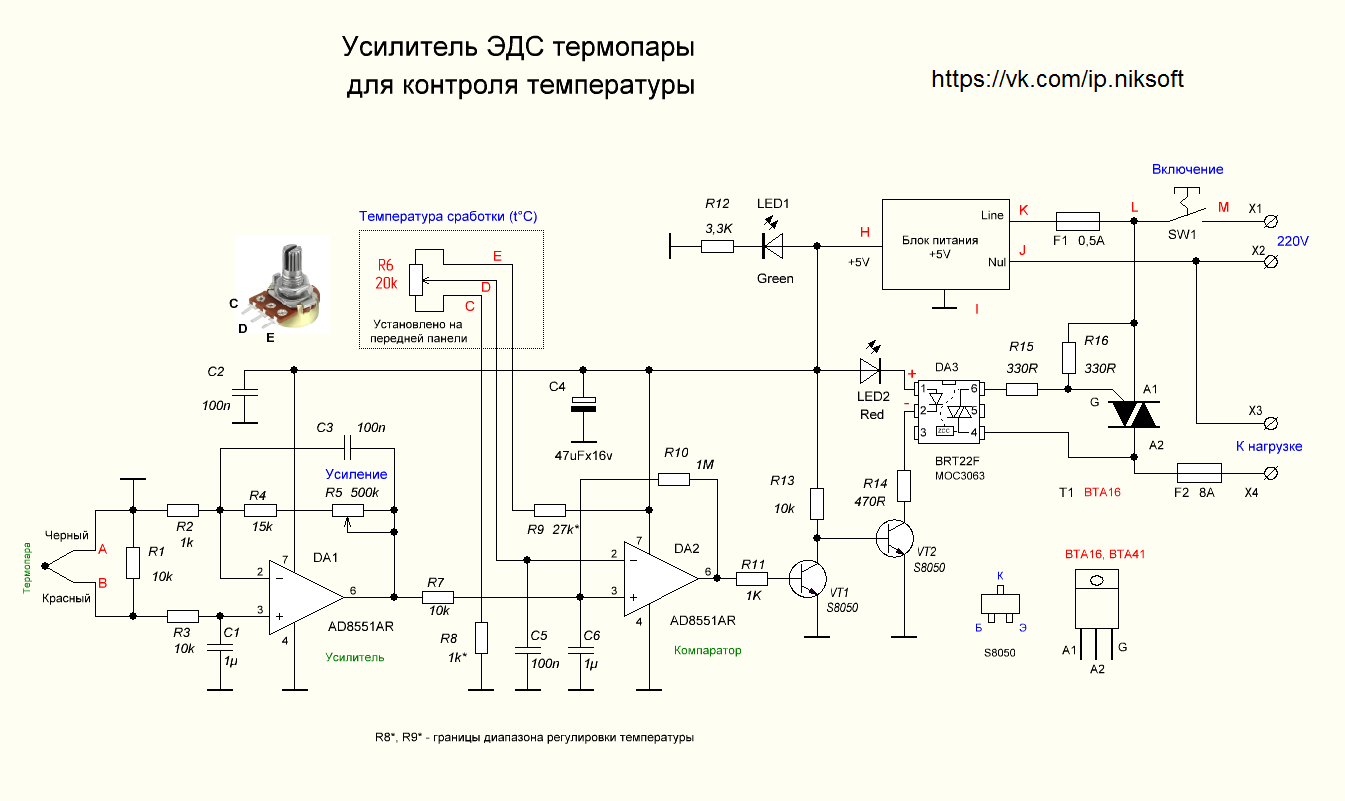

Блок питания 220VAC/5VDC применен малогабаритный готовый импульсный, который установлен на плате с помощью переходных шпилек. При включении питания 220V, сразу идет нагрев. При достижении заданного порога температуры происходит отключение. И так по циклу. Размеры печатной платы 88х25мм. Скачать фото одним архивом. Пароль на архив soft_password  Ссылка на данный материал обязательна! | |
|
| |
