Легендарный тональный генератор HP77 и индуктивный щуп 200EP из набора 701K Cable tool kit

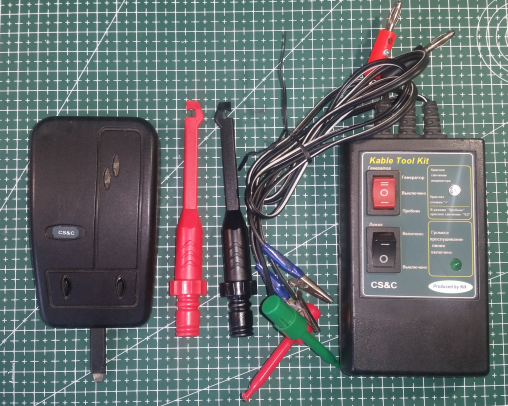

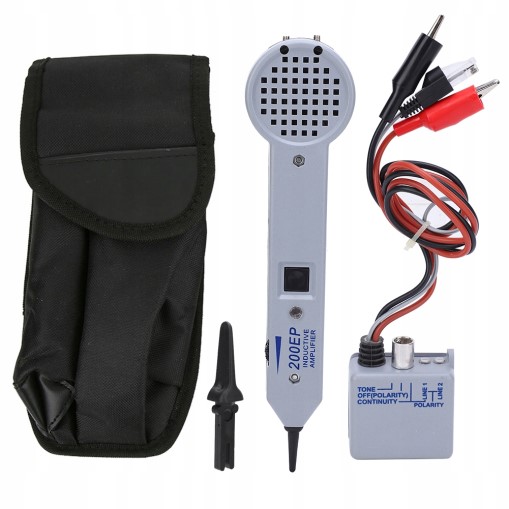

Здесь представлена схема переделанного прибора 701K для трассировки компьютерных и телефонных сетей. Прибор может так же с успехом применяться для прозвонки обесточенной заштукатуренной электропроводки. Данный прибор был скопирован для личного использования и переработан уже 20 лет назад. И с тех пор показал себя только с положительной стороны. Принципиальная схема переделанного индуктивного щупа и приемника из набора 701K Cable tool kit В схему генератора добавлен УНЧ на LM386 и динамик для прослушивания зуммера линии или даже разговоров на линии. В схему так же добавлен фонарик на двух сверхярких светодиодах. Вид оригинального тестера-прозвонки 701K Ссылка на данный материал обязательна!
