Приставка к мультиметру для измерения малых сопротивлений

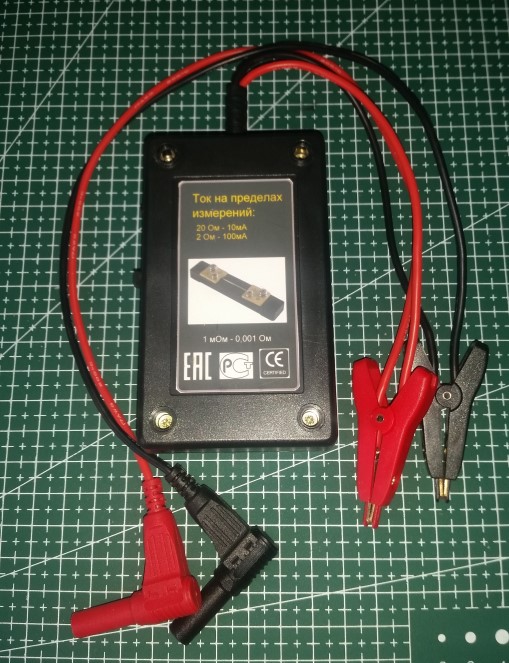

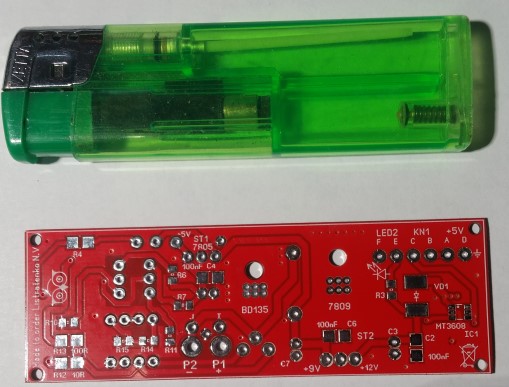

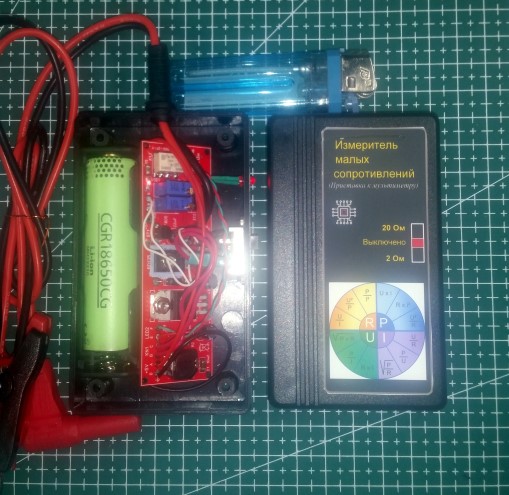

Приставка к мультиметру для измерения малых сопротивлений. (Доработка схемы "Радио №2 от 1998г.") Решился сделать то, что собирался сделать давно! - Устройство для измерения малых сопротивлений. За основу взял не слишком сложное, но и не слишком примитивное устройство - схему стабилизатора тока на операционном усилителе TL062. По данной схеме, в интернете, противопоказаний не нашел. Первоначально, питание схемы хотел сделать от зарядного устройства от мобильных телефонов. Однако затем решил отказаться от "лишних проводов", и запитал схему прямо от аккумулятора формфактора 18650. Полное потребление схемы получилось менее 350мА. А учитывая нечастое применение данного прибора, зарядки аккумуляторов хватит надолго. Из особенностей и отличий принципиальной схемы от оригинала, можно отметить несколько развязок по питанию с помощью стабилизаторов напряжения и DC-DC преобразователя на MT3608. Второй операционный усилитель микросхемы IC2 не используется, а резисторы подключенные к неиспользуемых выводам служат для предотвращения самовозбуждения и устранения неопределенного состояния микросхемы. С принципом работы основной измерительной схемы можно ознакомиться в оригинальной статье из журнала "Радио", которую можно скачать ниже. В качестве теплоотводов стабилизаторов напряжения L7809 и транзистора стабилизатора тока BD135 служат свободные участки фольги самой печатной платы. Данная схема работает стабильно, точно и отлично повторяема. - Это реально хороший прибор. Схема реализована частично на SMD компонентах. Скачать увеличенную принципиальную схему измерителя миллиом Скачать оригинальную статью из журнала Радио №2 от 1998г. Есть остатки плат! Ссылка на данный материал обязательна!
1 2 3 4 5 Категория: Тестеры, пробники, измерители \| Добавил: smdr (02.10.2022)
