Как можно использовать Советский ЛАТР-2М 2А

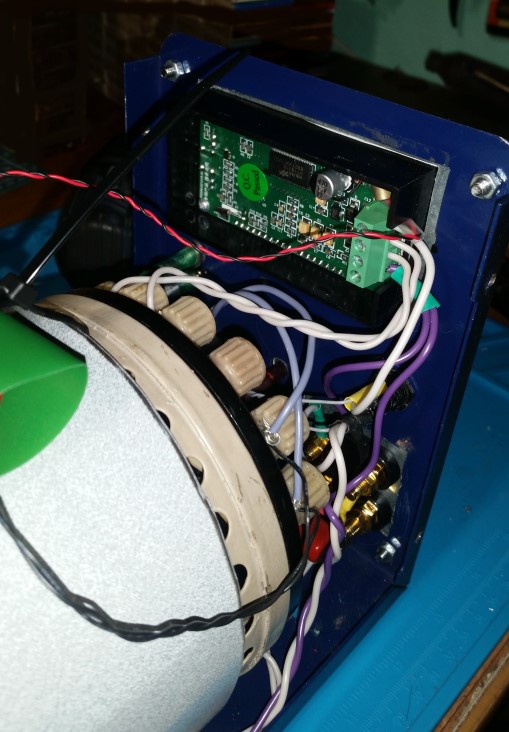

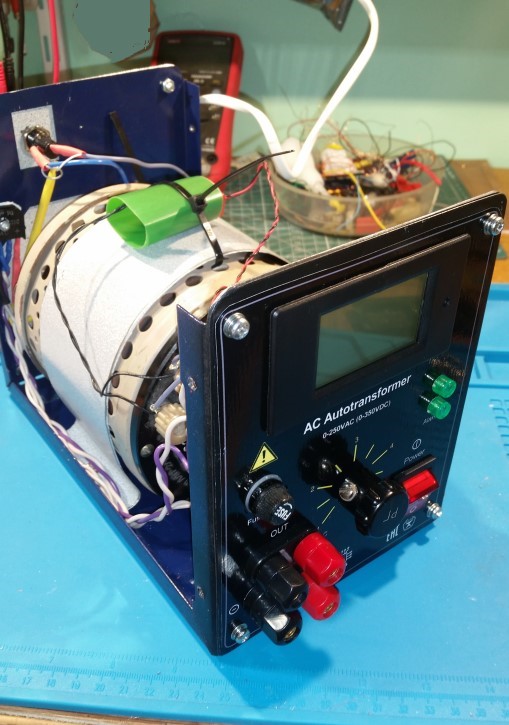

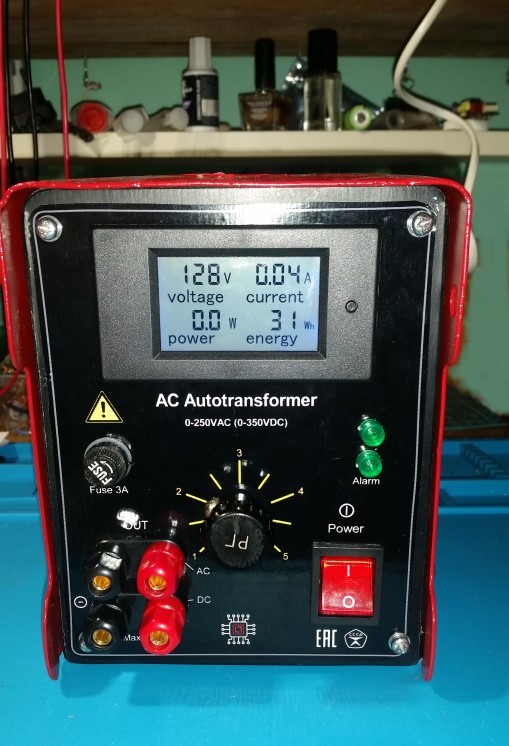

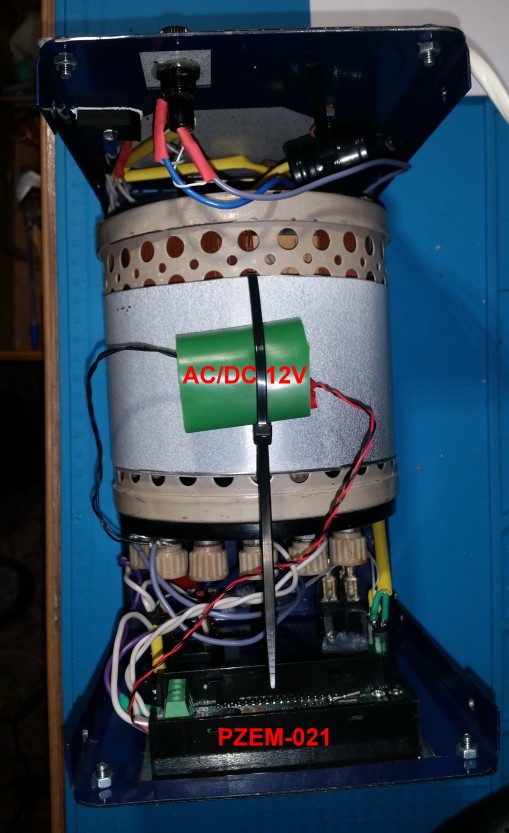

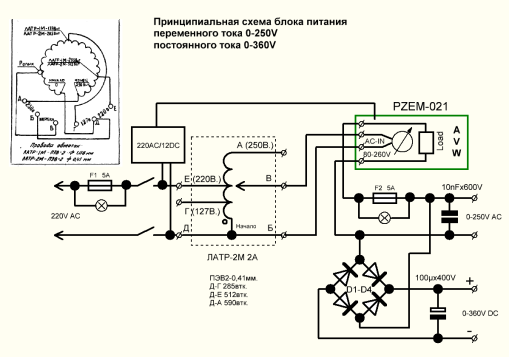

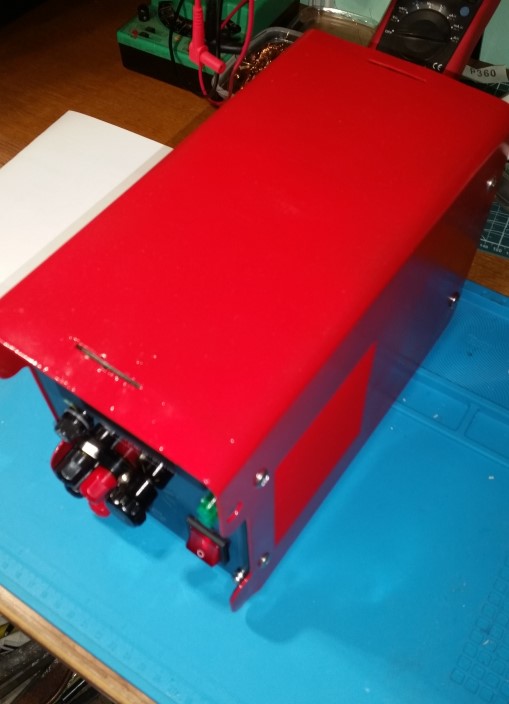

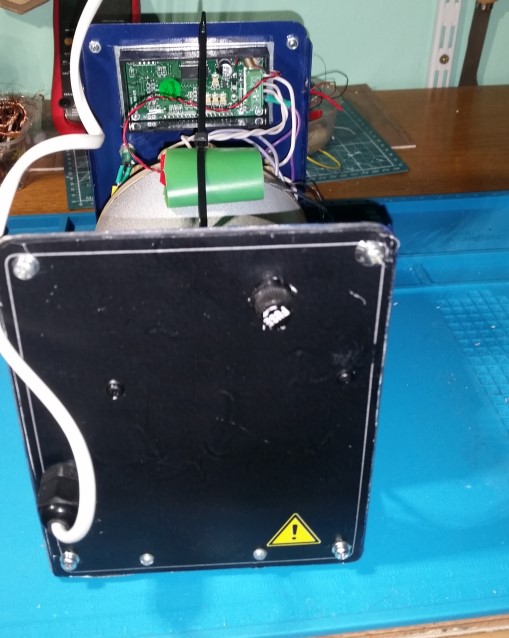

В процессе ремонта или разработки различных электронных схем может понадобиться регулируемый блок питания который может выдавать напряжение в широких пределах. Данный блок питания может выдавать переменное напряжение в пределах 0-250V, и нестабилизированное постоянное напряжение в пределах 0-350V при токе до 2A. Блок питания выполнен на основе автотрансформатора ЛАРТ-2М и Китайского измерительного прибора PZEM-021 от Peacefair представляющего собой вольтметр и измеритель мощности переменного тока. Источник питания самого измерительного прибора PZEM-021 изначально может работать в диапазоне напряжений от 50 до 250V переменного тока, поэтому для снижения напряжения блока питания до нуля данный измерительный прибор переделан и в него добавлен миниатюрный блок питания постоянного тока +12V DC. Это дает возможность запитывать измерительный прибор до ЛАТРа, при изменении выходного переменного напряжения от 0 до максимального значения. При этом, измерительный вход самого прибора включен после (на выходе) автотрансформатора. Источник питания прибора PZEM-021 изначально выполнен по схеме бестрансформаторного не стабилизированного питания с конденсатором и резистором. Корпус для блока питания подобран и использован от малогабаритного сварочного инвертора. Индикаторные лампы перегорания предохранителей - миниатюрные - неоновые. Скачать увеличенную схему можно здесь. Ссылка на данный материал обязательна!
