Зарядное устройство на тиристоре T122-25 и трансформаторе ТН61-220-50

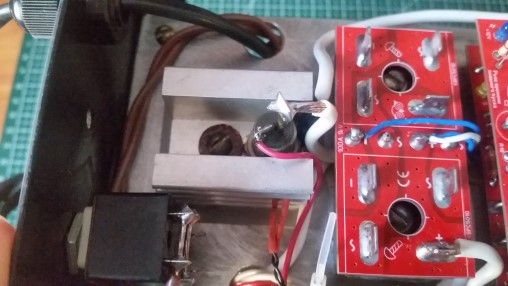

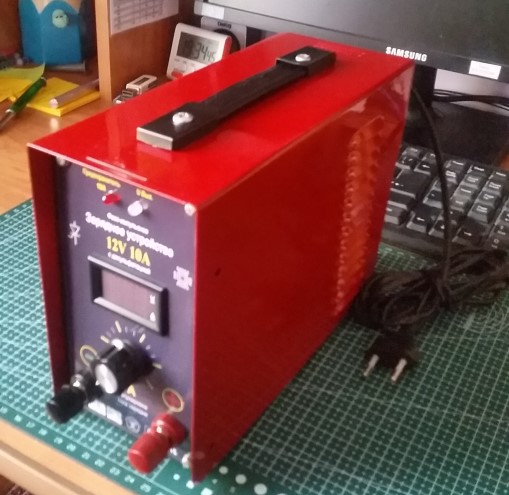

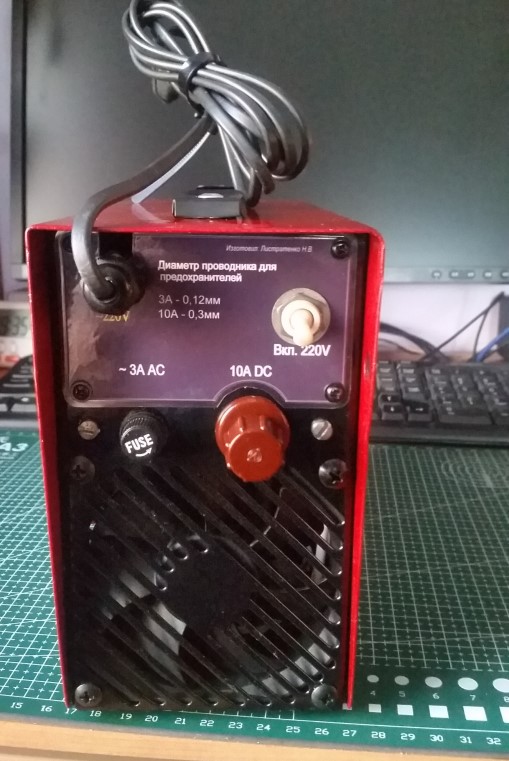

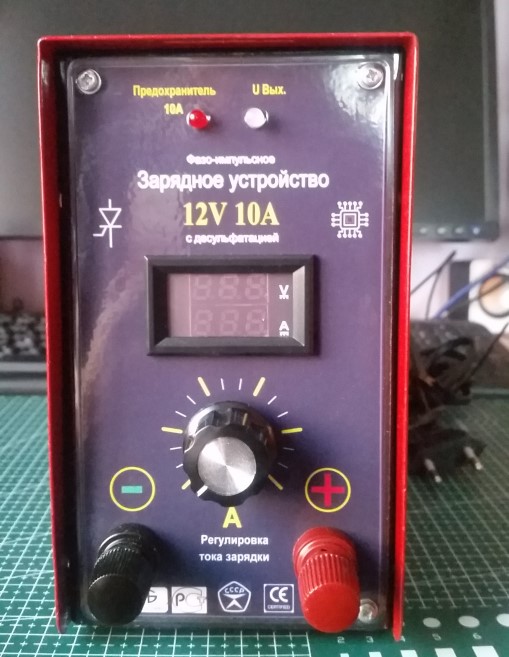

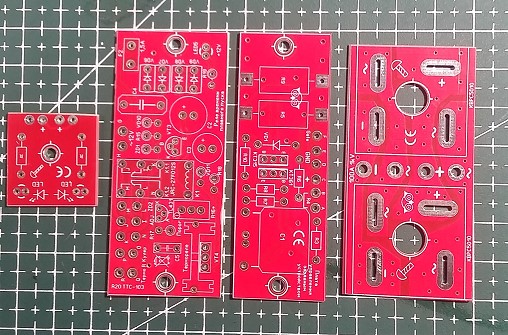

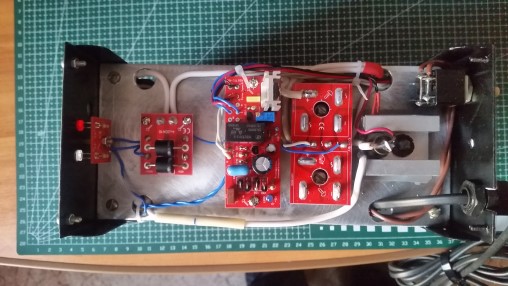

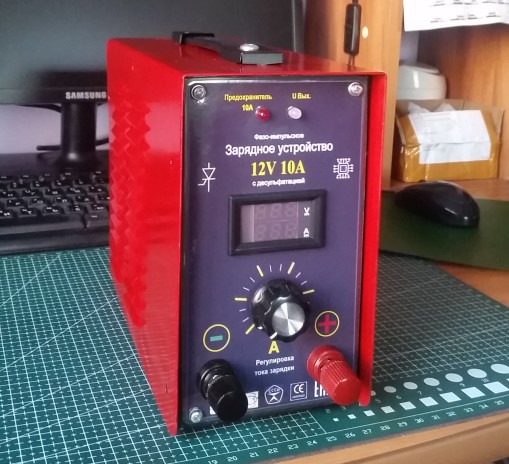

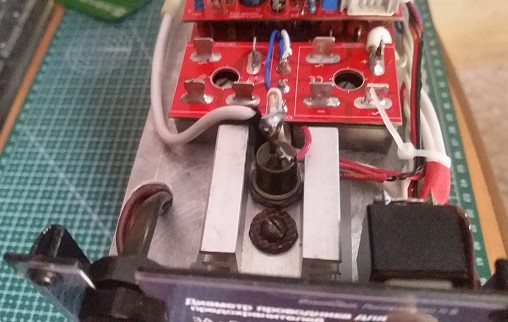

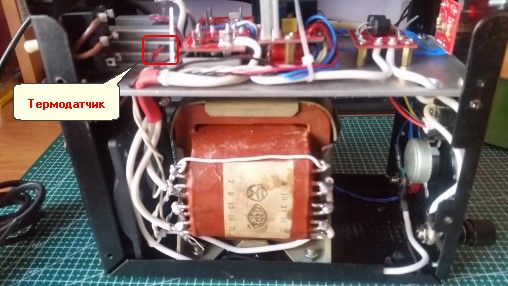

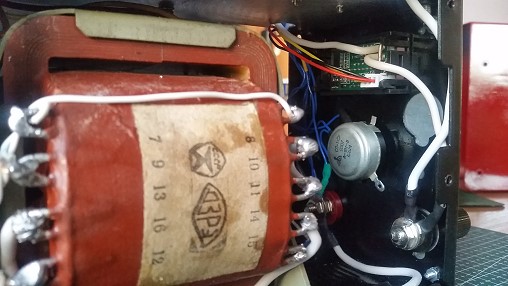

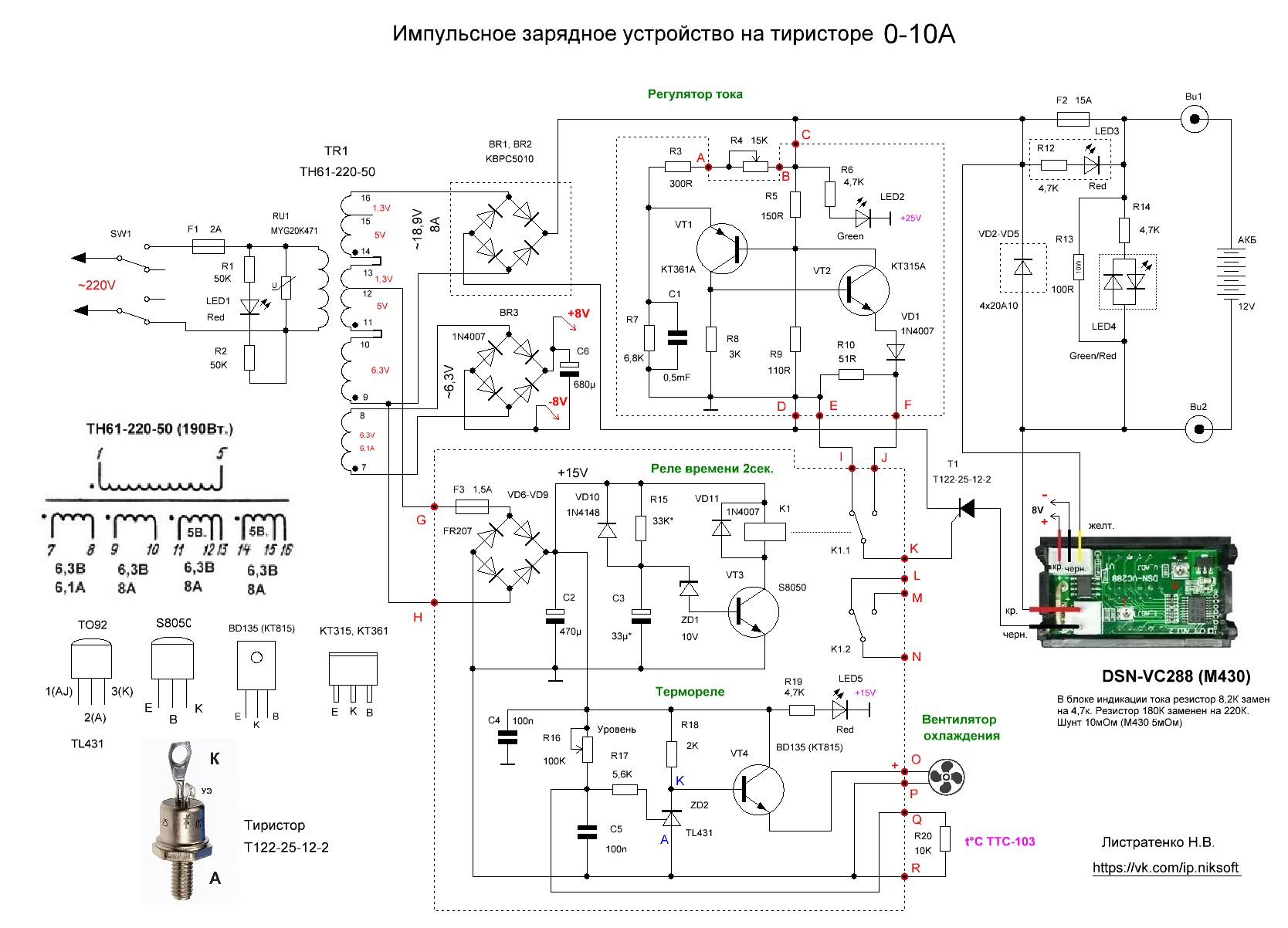

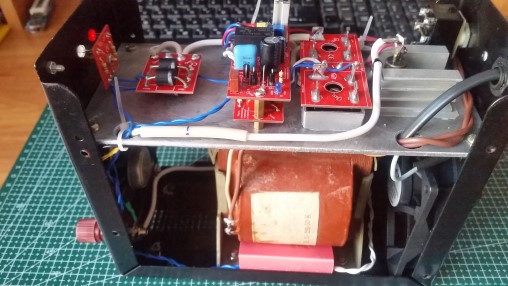

В моем хозяйстве есть много различных блоков питания и зарядных устройств, которыми можно зарядить любые аккумуляторы, включая Li-Ion, NiCd и свинцовые. Все они по своему хороши, но в то же время все они обладают определенными недостатками. Некоторые зарядные нужны только в гараже или на даче, другие подходят только для квартиры. До определенного времени меня все устраивало, пока под руки не попался советский трансформатор ТН61-220-50. Ознакомившись с его параметрами оказалось, что этот трансформатор один из немногих выпускавшихся в СССР трансформаторов который можно применить в зарядном устройстве без перемотки. Причем этот трансформатор обладает номинальным током 8А при напряжении 19,8В на вторичной обмотке. Плюс к этому, остается ещё одна обмотка для других целей с напряжением 6,3В и током 6А. Схема трансформатора ТН61-220-50 Безусловно, основная проблема при изготовлении самодельных устройств - это изготовление корпуса. В моем случае корпус изготавливать не пришлось, поскольку я решил использовать имеющийся у меня корпус от малогабаритных сварочных инверторов типа Fubag. Трансформатор ТН61-220-50 поместился в этот корпус с точностью до нескольких миллиметров. Остальное - дело желания. В качестве схемы самого зарядного устройства я решил применить народную схему на аналоге однопереходного транзистора КТ117 и тиристоре T122-25-12-2. В качестве индикатора тока и напряжения я решил использовать так же народный ампервольтметр DSN-VC288 с проволочным шунтом из толстой манганиновой проволоки (с переделками). Сейчас уже продаются такие же ампервольтметры, но только с SMD шунтом. Если ток небольшой, то можно применить и с SMD шунтом. Все на Ваше усмотрение, но лучше - с проволочным шунтом. Уменьшенная принципиальная схема зарядного устройства на трансформаторе ТН61-220-50 и тиристоре Т122-25 Скачать увеличенную принципиальную схему зарядного устройства на тиристоре Естественно, схема дополнена небольшими своими доработками, как мне кажется улучшающими удобства использования всего зарядного устройства (как же без этого...). Так, в схему добавлено реле задержки включения выходного напряжения для предотвращения попадания на выход импульсов большой амплитуды из-за переходных процессов. Схема генератора на транзисторах КТ315 и КТ361 во время включения питания может позволить себе иногда выдать на выход полное напряжение питания и вывести из строя какое нибудь маломощное устройство подключенное к выходным клемам. Так, однажды щелкая тумблером питания 220В., при подключенной лампочке 12В., от переходных импульсов лампочка сгорела. Поэтому, в данную схему введена задержка примерно на пару секунд для стабилизации работы управляющего генератора включающего тиристор. В зарядное устройство введена так же схема включения вентилятора охлаждения при превышении температуры в корпусе. Теплоотводом для тиристора и диодных мостов служит вся алюминиевая пластина на которой смонтированы печатные платы. Диодные мосты - 2 шт. KBPC5010 включены в параллель. Светодиод LED4 - двунаправленный красно-зеленый. В ампервольтметре DSN-VC288 резистор номиналом 8,2К заменен на номинал 4,7К. А так же резистор номиналом 180К заменен на номинал 200К. С этими доработками амперметр начал показывать приемлемые значения во всем диапазоне измеряемых токов. Вольтметр изначально показывал приемлемые значения. Схема ампервольтметра запитана от отдельной обмотки трансформатора со своим выпрямителем. ЗУ выполнено на нескольких печатных платах. Все платы имеют свое назначение и обведены на принципиальной схеме штрих-пунктиром. Их можно применять, а можно и не применять в зависимости от необходимости. Собственно сама схема зарядного устройства выполнена на плате, где расположены транзисторы КТ315 и КТ361. Все другие платы вспомогательные. Зарядное устройство обладает всеми видами защит, - защита от "КЗ", защита от переполюсовки а так же защита от перегрузки. Везде решение применено одно - предохранитель! Даже два предохранителя. В отличие от импульсных источников питания и зарядных, где предохранитель либо не сгорает никогда, либо сгорает последним, в подобных схемах предохранитель ВСЕГДА сгорает первым. В импульсных устройствах, не смотря на множество защит, схема все равно выходит из строя. Зачастую даже без видимых причин. Надписи на передней и задней панелях распечатаны на фотобумаге с помощью цветного принтера и заламинированы толстой пленкой. Вид печатных плат примененных в зарядном устройстве Ссылка на данный материал обязательна!
