Как можно использовать Советский трансформатор СТ-310 от лампового телевизора

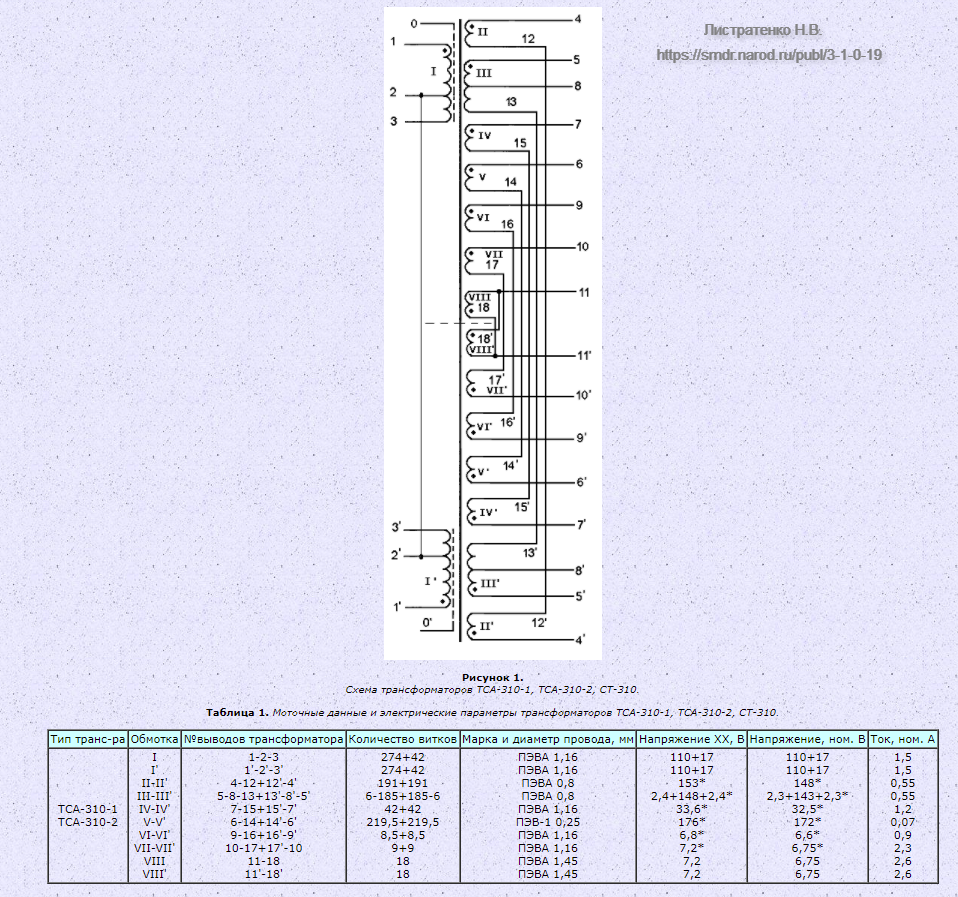

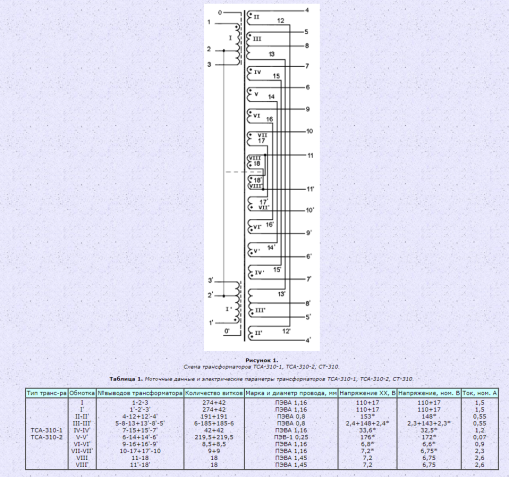

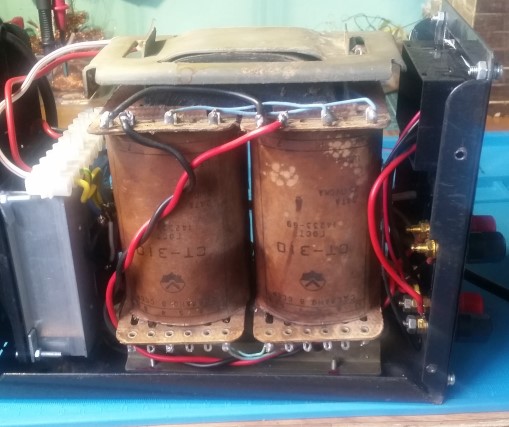

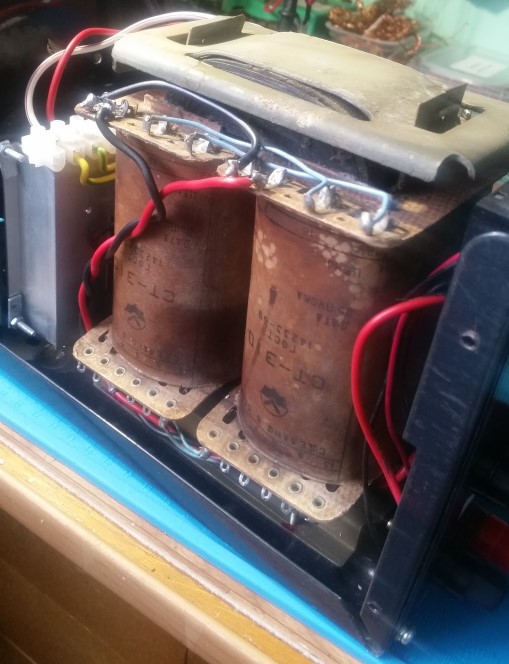

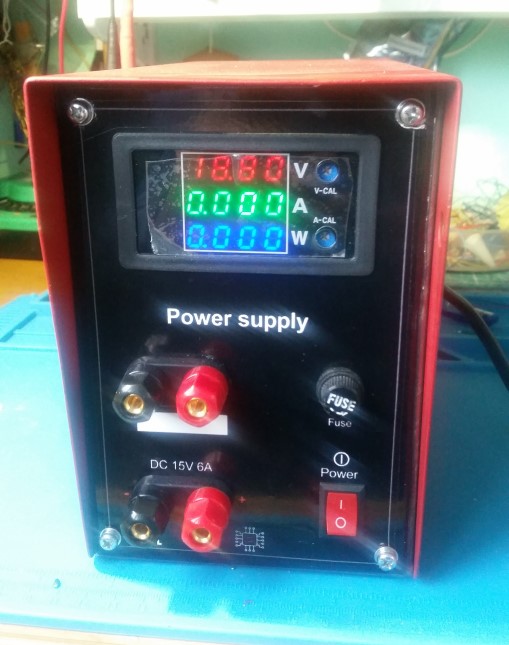

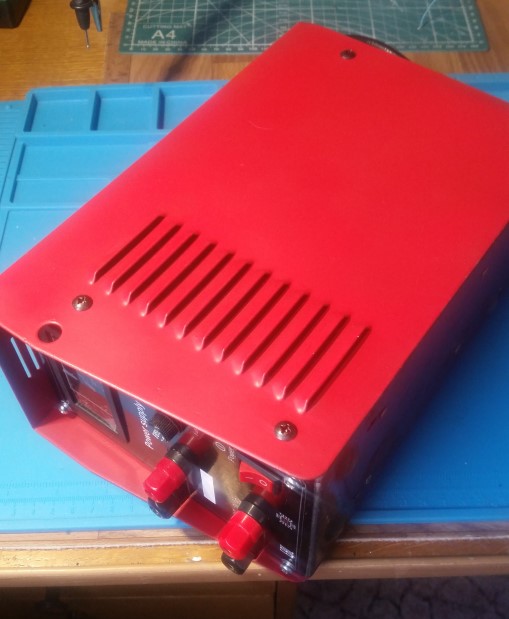

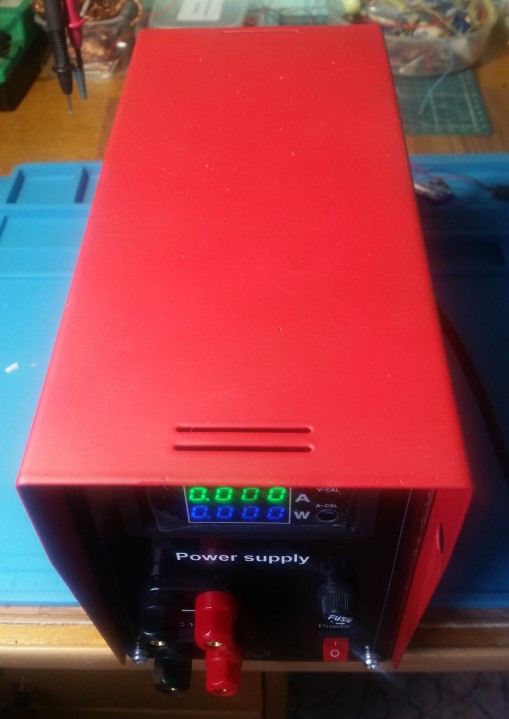

Если Вам случайно попадется в руки старый Советский трансформатор СТ-310 от лампового телевизора, не спешите разбирать его на медь. Мощность данного трансформатора составляет 310вт., что вполне достаточно для использования его в различных питающих устройствах, например в блоках питания, зарядных устройствах или для сварки скруток проводов угольными электродами. Одна из ценностей данного трансформатора состоит в том, что в отличие от импульсных источников питания, которые служат 0-3 года, данный источник питания отслужит ещё следующие 50 лет! Вторая ценность его состоит в том, все обмотки данного трансформатора намотаны толстым проводом и нужно очень постараться что бы вывести его из строя даже в случае короткого замыкания или превышения нагрузки. Третья ценность его заключается в большом количестве обмоток на различные напряжения, что делает возможным создать источник питания с почти любым низковольтным напряжением. Основная трудность при изготовлении любых электронных устройств, является изготовление корпуса. Я считаю что самым наилучшим выходом в подобных ситуациях может быть использование корпусов от "списанных" малогабаритных сварочных инверторов типа Fubag, Solaris или других. Такие корпуса можно легко перекрасить из баллончика и с помощью тонкой листовой жести "облагородить" ему переднюю и заднюю панели. На задних панелях таких корпусов предусмотрены крепежные отверстия для крепления вентиляторов, что в нашем случае можно использовать для обдува выпрямительного диодного моста. В данном трансформаторе имеются две вторичные обмотки на напряжение 2х6,75в. намотанные проводом 1,45мм. При соединении этих обмоток последовательно, получаем выходное переменное напряжение 13,5в. что вполне достаточно для использования при зарядке автомобильных аккумуляторов, в том числе аккумуляторов типа Ca/Ca (кальций/кальций) с напряжением зарядки до 16,3в. На передней панели изготовленного блока питания и одновременно зарядного устройства, размещены измерительный прибор и клеммы для подключения выходного постоянного и переменного тока, а так же предохранитель на первичную обмотку 220в. Китайский измерительный прибор используется только для измерения по постоянному току. Наклейки на переднюю и заднюю панели напечатаны на лазерном цветном принтере. Скачать увеличенную принципиальную схему трансформатора СТ-310 Ссылка на данный материал обязательна!
